一、简介说明：
100H系列手持式超声波流量计是一个通用型、功能齐全、手持式时差法系统，并多种可选功能及附件以满足您各种液体流量测量要求。其小巧、轻便、可充电电池及通用型电源的设计更能使它成为能在各处测量的理想选择。配备耦合剂一支、内置数据记录器、一付5米的传感器电缆线、传感器固定夹具、携带式铝合金仪器箱或定制的高强度保护箱，
二、测量原理：
100H系列手持式超声波流量计利用测量超声波在管道中传播时间原理而实现的。介质（液体）在管道中流速，与超声波沿介质顺流和逆流传播的时间差存在着线性关系。只要分别测量出超声波顺流、逆流的传播时间，就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。这样，介质流量则可以通过流速、管道截面积以及雷诺数等得到。
当超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，由此可求出液体的流速。
三、手持式超声波流量计的特点：
1、内置数据记录器，可记录日期、累积流量、信号状态、工作时间等。
2、4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。
3、标准数据接口RS232用于联网检测或导出记录数据。
4、OCT输出正、负、静累积脉冲信号和原频信号（1-9999KHz）。
5、非接触式测量，不干扰管道，无压力损失。
6、驱动电路电容参数自动侦测。
四、手持式超声波流量计的技术性能：
1、测量介质：各种液体。
2、管径范围：DN10mm～6000mm。
3、流速范围：0.01／s～30m／s 。
4、准确度：体积流量／测量值的±1％取决于应用条件测量值的±0.5％。
5、操作温度：-30～40℃。
6、电源：内置可充电电池3节AAA内置Ni-H电池适配器100V-240VAC 。
7、分辨率：0.025cm／s。
8、反应时间：1S 。
9、操作时间：在电池充满电的情况下＞14h。测量精度：优于1.0%。
10、重复性：优于0.2%。
11、测量周期：500ms（每秒2次，每个周期采集128组数据）。
12、工作电源：90?230VAC（内置镍氢充电电池，充足后可持续工作12小时）。
13、操作：4×4＋2盘盘；带充电指示灯。
14、安装方式：外敷式安装，操作简单，方便。
15、显示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。
16、信号输出：非隔离RS232（FUJI扩展协议）。
五、其他功能：
1、内置数据记录器可记录时间、累积流量、信号状态、工作时间等。
2、标准数据接口RS232用于联网检测或导出记录数据。
3、自诊断，提示当前工作状态是否正常。
六、手持式超声波流量计的配置：
1、主机：1台；
2、传感器：1对；
可选配传感器：
标准小型传感器S 1型（适用DN15~100mm/适用温度0?70℃）
标准中型传感器M1型：（适用DN50~700mm/适用温度0?70℃）
标准大型传感器L 1型：（适用DN300~6000mm/适用温度0?70℃）
高温小型传感器S1H 型：（适用DN15~100mm/适用温度0?160℃）
高温中型传感器M1H 型：（适用DN50~700mm/适用温度0?160℃）
标准小型支架传感器S1Z 型：（适用DN15~100mm/适用温度0?70℃）
标准中型支架传感器M1Z型：（适用DN50~700mm/适用温度0?70℃）
3、钢链：1套（外绑式传感器专用）；
4、充电器：1个；
5、数据线：1条；
6、专用电缆：2条（单根长5米）；
7、偶合剂：1瓶；
8、卷尺：1只 ；
9、防护箱：1个（铝合金）。
七、手持式超声波流量计的管道：
1 管材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里；
2 管内径：15mm~6000mm；
3 直管段：传感器安装点最好满足上游10D，下游5D，距泵出口30D（D指管径）；
八、测量介质：
1、种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；
2、温度：0℃~160℃；
3、浊度：≤10000ppm，且气泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向双向计量，并可计量净流量；
九、工作环境：
1、主机温度：-30℃~80℃；
2、流量传感器温度：-40℃~160℃；
3、温度传感器温度：根据用户需要选定；
4、主机湿度：85%RH；
5、流量传感器湿度：可浸水工作，水深≤3m；
6、电源：AC220V或DC8~36V或AC7~30V。
十、应用对象：
100H系列手持式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。可在野外恶劣环境中使用。

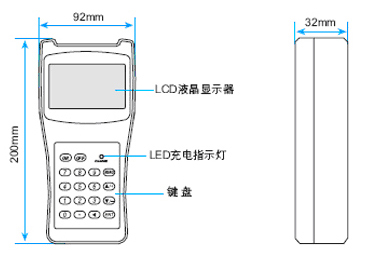

十一、主机外形尺寸：

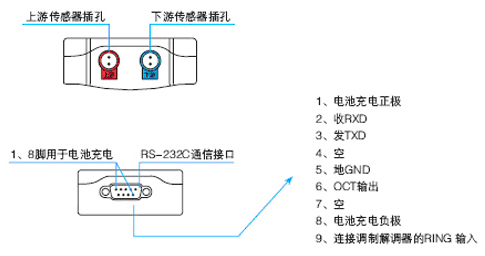

十二、主机接线图：

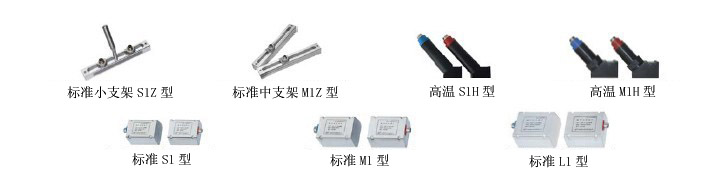

十三、可选配传感器：
十四、手持式超声波流量计选型表：
| 型 号 | 代 码 | 名 称 | |||||||
| 100H | □ | □ | □ | □ | □ | □ | □ | □ | 手持式超声波流量计 |
| 可选配传感器 | S1 | 标准S1型传感器（外缚式） | |||||||
| M1 | 标准M1型传感器（外缚式） | ||||||||
| L1 | 标准L1型传感器（外缚式） | ||||||||
| S1H | 高温S1型传感器（外缚式） | ||||||||
| M1H | 高温M1型传感器（外缚式） | ||||||||
| S1Z | 标准小支架S1型（外缚式） | ||||||||
| M1Z | 标准中支架M1型（外缚式） | ||||||||
| 信号电缆 | X5 | 标准 5米×2 | |||||||
| X10 | 标准10米×2 | ||||||||
举例：100HS1M1X5
解释：手持式超声波流量计，标配标准M1传感器，选配标准S1型传感器，信号电缆5米×2。
十五、设计选用及订货须知：
订货时请写明被测介质名称、工作压力、介质温度、流量（流速）范围管道通径和被测管网情况等。如有疑问请致电本公司技术或销售经理。
