双金属温度计
shuangjinshu
WSS系列双金属温度计
浏览：
添加时间： 2018-03-14 18:04:24
推荐度：
WSS系列双金属温度计的产品详细介绍：

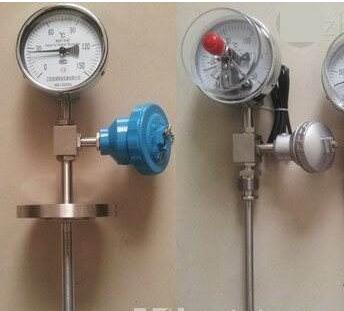

WSS系列双金属温度计


WSS系列双金属温度计

WSSX系列电接点双金属温度计
★ 适用范围
WSS双金属温度计是采用金属片为感温元件的一种测量仪表，可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。广泛用于机械、化工、轻纺、制药、食品、船舶等生产过程
中的测量和控制。
★功能特点
l现场显示温度，反应灵敏、指示清晰、刻度线性、多视向、直观方便
l安全可靠，使用寿命长
l抽芯式温度计可不停机短时间维护或更换机芯。
l轴向型、径向型、135。型、万向型等品种齐全，适应于各种现场安装的需要。
★工作原理
WSS双金属温度计的主要元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温
灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使
得螺旋卷卷起或松开。
 　由于螺旋卷的一端固定而另一端和一个可以自由转动的指针相连，因此，当双金属片感受到温度变化时，受热膨胀而转动，带动指针旋转，指针即可在一圆形分度标尺上指示出所对应的温度值。
★规格与参数
l WSS系列双金属温度计
测量范围：-60～500℃
精确度等级：1.5级，基本误差：限为量程的1.5％
温度计指示部分：（按温度计标度盘的外径表示）分ø60、 ø100、 ø150mm
尾管长度：100～2000mm
尾管直径：分别为ø6 、ø10、（尾管长度100～1250 mm时）ø12（尾管长度在1250～2000mm时）
安装部分螺纹：M16×1.5；M27×2；G1/2；G3/4。尾管及固定螺栓节头等材质均为　1Cr18Ni9Ti不锈钢，耐压6.4Mpa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙喷水（喷嘴出口前水压不小于2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
l  WSSX系列电接点双金属温度计
测量范围：-60～500℃
精度等级为1.5倍，接点动作误差差限为示值基本误差限的1.5倍
温度计指示部分：（按温度计标度盘的外径表示）分ø60、 ø100、 ø150mm
尾管长度：100～2000mm
接点额定功率：10VA
接点高工作电压：～380V或220V
接点高工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用

选型须知：a.型号；b.表盘直径；c.精度等级；d.安装固定形式；e.测温范围；f.长度或插入深度。例A：万向型，表盘直径100，测温范围0-400℃，1.5级，活动外螺纹：M27×2，长度450mm，WSS-481，0-400℃，L=450mm，M27×2。

产品简介
    WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
工作原理
    双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准
JB/T8803-1998  GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
测温范围

测量范围℃
适用范围
工业、商业
实验室、小型
-80～+40
√
√
-40～+80
√
√
0～50
√
√
0～100
√
√
0～150
√
√
0～200
√
√
0～300
√
√
0～400
√
√
0～500
√
√


正常工作天气条件

工作场所
温度℃
相对湿度%
掩蔽场所
-25～+55
5～100
户外场所
-40～+85
5～100


测量端形式
双金属温度计测量端形式
外形及尺寸

形式
A
B
C
E
L
d
轴向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105
23
73
-
155
23
73
-
径向型
65
50
110
34
105
50
110
34
105
50
110
34

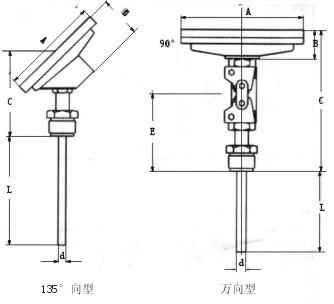

135°向型
105
23
85
-
155
23
85
-
万向型
105
23
178
120
155
23
178
120


双金属温度计轴向、径向型双金属温度计万向型
安装固定形式
可动外螺纹管接头

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530双金属温度计可动外螺纹管接头
可动内螺纹管接头
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530双金属温度计可动内螺纹管接头
固定螺纹管接头
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530双金属温度计固定螺纹管接头
卡套螺纹接头
MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10双金属温度计卡套螺纹接头

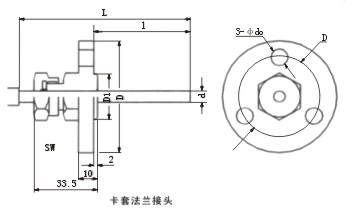

卡套法兰接头

D
D0
D1
SW
d0
d
Φ60
Φ42
Φ24
Φ22
Φ9
Φ8 Φ10


双金属温度计卡套法兰接头

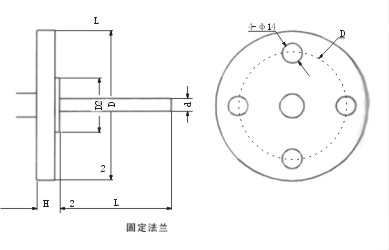

固定法兰

D
D1
D2
H
d0
d
Φ105
Φ75
Φ55
Φ16
Φ14
Φ8
Φ10


双金属温度计固定法兰
备注：可提供ANSI、JB、HG等标准法兰。
选型编码

SK-

苏科仪表公司标识
系列号WSS
双金属温度计
表盘公称直径-3
Φ60
-4
Φ100
-5
Φ150
表盘形式0
轴向（直型）
1
径向（角型）
2
135°向（钝角型）
8
万向（可调角型）
安装固定形式0
无固定装置
1
可动外螺纹
2
可动内螺纹
3
固定螺纹
4
固定法兰
5
卡套螺纹
6
卡套法兰
保护形式-
普通型
W
防护型
F
防腐型


型号及规格
轴向型双金属温度计

型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-300
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
WSS-406
Φ100
卡套法兰
WSS-506
Φ150


径向型双金属温度计

型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-310
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可动外螺纹
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可动内螺纹
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺纹
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法兰
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺纹
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
WSS-416
Φ100
卡套法兰
WSS-516
Φ150


135°向型双金属温度计

型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-420
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520
Φ150
WSS-421
Φ100
可动外螺纹
WSS-521
Φ150
WSS-422
Φ100
可动内螺纹
WSS-522
Φ150
WSS-423
Φ100
固定螺纹
WSS-523
Φ150
WSS-424
Φ100
固定法兰
WSS-524
Φ150
WSS-425
Φ100
卡套螺纹
WSS-525
Φ150
WSS-426
Φ100
卡套法兰
WSS-526
Φ150


万向型双金属温度计

型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-480
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580
Φ150
WSS-481
Φ100
可动外螺纹
WSS-581
Φ150
WSS-482
Φ100
可动内螺纹
WSS-582
Φ150
WSS-483
Φ100
固定螺纹
WSS-583
Φ150
WSS-484
Φ100
固定法兰
WSS-584
Φ150
WSS-485
Φ100
卡套螺纹
WSS-585
Φ150
WSS-486
Φ100
卡套法兰
WSS-586
Φ150


备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
