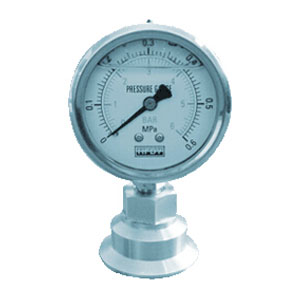

一、产品简介
膜盒压力表因其压力敏感元件是由两块波浪型的金属膜片组成，故而称之为膜盒压力表，它与一般压力表不同之处压于它能量测较为微小的压力，故又称微压表，台湾称之为水柱表或微压计，又因其通常用于燃气设备及燃气管路上所以也有人称之为燃气压力表。该类机械式压力表的压力敏感元件通常是由两块连接在一起的圆形波浪型的金属膜片组成，也有单膜片结构的，其材料通常为铜盒金，如磷铜，铍铜，用于特殊工作环境或用于特殊压力介质时通常选用不锈钢材料或其它合金金属，不锈钢通常会使用SUS304型或SUS316及SUS316L型。
膜盒压力表的作用原理是测量介质的压力作用在膜盒腔内侧，由此产生的弹性变形与压力通常呈线性，压力敏感元件的变形幅度取决于介质压力的大小，可用来间接的测量介质的压力。压力值的大小通过齿轮及连杆传递到终端指示装置（指针及刻度盘）显示。膜盒压力表一般用来测量气体的压力，并能量测微压，量程和量测的精度，通常取决于表盘大小（膜盒的大小）和压力敏感元件的材质，PIONEER微压表通常都有过压保护装置，能在一定程度上防止压力过大造成的仪表损坏，但是其作用是有限的，不能依赖于该功能，在选择量程时一定要注意，以免造成不必要的损失。当几个膜盒敏感元件叠放在一起后会产先较大的传递力来量测极微小的压力，膜盒压力表的测量范围在0~2.5mbar到0~1bar,量测的精度在0.1~5级。因为各地区海拔高度不同，及使用仪表的工作环境温度不同，因其压力指示极其敏感，故而会造成指针不在零位，PIONEER的微压表都设有调零装置，能适于各种工作环境。
另外PIONEER的工程师提示，膜盒压力表因其结构的独特性，在量测液体时会受到重力和张力的影响，精度会大幅下降，在理论上膜盒压力表不适用于量测液体压力，如有一定要量测液体微压的，请与本公司技术部联络，我们将竭诚为你服务。
二、技术参数
表头外径 |
※63mm(2.5inch)
※70mm(2.75inch)
※76mm(3inch)
※100mm(4inch)
※150mm(6inch) |
安装形式 |
径向安装型
轴向安装型
轴向前(法兰)带边安装型 |
压力量程 |
真空型:-76~0 cmHg (MAX)
-1.5~0 KPa (MIN)
压力真空型:-1~0~1KPa(MIN)
-30~0~30 KPa(MAX)
低压型:0~250pa......3KPa
中压型:0~3KPa......50KPa
高压型:0~50KPa....100KPa |
接头镙纹 |
63mm(2.5inch)：M14*1.5或G1/4或1/4PT
70mm(2.75inch)：G3/8或1/8PT或1/4PT
76mm(3inch)：M16*1.5或G3/8或3/8PT
100mm(4inch):M20*1.5或G1/2或1/2PT
150mm(6inch):M20*1.5或G1/2或1/2PT |
外壳材质 |
碳钢烤漆,铁壳喷塑,铁壳镀铬,铸铝
不锈钢1Cr18Ni9Ti(SUS304) |
防护等级 |
IP65 |
指针材质 |
塑制 ※ 铝制 |
精度等级 |
表头在常温条件下:
63mm(2.5inch)：5%f.s.或1.6%f.s
70mm(2.75inch)：2.5%f.s.或1.5%f.s.
76mm(3inch)：2.5%f.s.或1.5%f.s.
100mm(4inch):1.5%f.s.或1.0%f.s.
150mm(6inch):1.0%f.s.或0.6%f.s. |
膜盒材质 |
青铜,磷铜,不锈钢SUS304,SUS316,SUS316L |
机芯材质 |
铜合金,不锈钢SUS316 |
安装环境 |
不锈钢壳类:可适应无酸，碱或对不锈钢无腐蚀的气体或液雾的工作环境。
全不锈钢类:可适应有弱酸，弱碱或对不锈钢无腐蚀的气体或液雾的工作环境。 |
接头材质 |
铜合金,不锈钢SUS316 |
刻度单位 |
mBar,kpa,mmAQ,mmHg, inH2O,
mmWater, met H2O,mmH2O,pa |
认可标准 |
GB1226-86/ASME B40.1 |
刻度盘材质 |
铝制 |
随机附件 |
合格证,使用说明 |
罩圈材质 |
不锈钢1Cr18Ni9Ti(SUS304) |
可选项目 |
*高温介质量测可选配：翅片散热器，冷凝散热器。
*如有安装位置的限制可选配：不锈钢连接弯管，不锈钢延长连接软管。
*如用于压力脉冲较大的介质可选取配：不锈钢缓冲弯管或阻尼器。
*如需要在不用或更换压力表时不停机做业，须隔断压力表和被测介质的可选配压力表开关。 |
镜面材质 |
压克力,PC,玻璃,钢化玻璃 |
使用温度 |
-30~50℃（工作温度持续高于８０℃建议外加散热装置) |
相对湿度 |
10%~80%(RH) |
订购须知 |
1，请注明所需压力表的表头尺寸。
2，请注明所需压力表的量程。
3，请注明所需压力表的安装形式。
4，请注明所需压力表的接口类型。
5，请注明所需压力表量测介质工作温度。 |
适用介质 |
铁壳及碳钢壳类:适用于对铜或铜合金无腐蚀的静压气体或蒸气,如空气和煤气等。
不锈钢壳类:适用于对铜或铜合金无腐蚀,的静压气体或蒸气。
全不锈钢类:与不锈316或316L不发生反应的的气体或蒸气. |
三、特点
1，采用过压防止结构,能有效防止过压造成仪表的损坏,延长仪表的寿命.
2，仪表设有调零装置,能有效保证压力表在各个地域都能使用,随时校零.
3，不同的外壳材料能使膜盒压力表有广泛的使用空间，省却了工作环境对压力表使用上的种种制约。
4，灵活的安装方式，便于拆卸。亮丽的外观更让使用设备显示价值。
5，众多的压力量程,能更好的适应客户的要求.
6，多种膜盒材料可供选择.
四 、外型结构
五、选型
※普通膜盒压力表用于测量对铜和铜合金无腐蚀性的气体或蒸气的 微小压力。
※膜盒真空表压力表用于测量对铜和铜合金无腐蚀性的气体或蒸气的微小负压.
※膜盒压力真空表用于测量对铜和铜合金无腐蚀性的气体或蒸气的微小正负压,能同在一个表盘上指示正压及负压.
※不锈钢膜盒压力表适用于腐蚀性较强的适合不锈钢元件检测的 气体介质和恶劣的外部腐蚀环境或野外,露天,高温高湿等非常规工作环境，测量气体或蒸气的微小压力
※电接点膜盒压力表 用于测量各种无爆炸危险的气体介质的微小压力且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.
六、应用
我司生产的微压表采用先进的技术和精良工艺制作而成，广泛用于管道终端用气压力显示，适用于测量空气和对铜合金不起腐蚀作用的气体的微压和负压，该产品应用于瓦斯燃烧设备、涂装系统和各式工业燃气加热系统、煤气天然气管道工程，中高压膜盒压力表也适用于涂装设备和喷涂机械,空气管道、气体管道、燃烧装置以及其它类似设备上，如楼栋调压箱、天然气调压站、气化站、燃烧器、锅炉、烤炉、烘箱、厨具等工业设备用气测量显示仪表,有时也用于电力行业的开关柜上,精密型微压计还可用于登山时量测大气压, 代用海拔高度计,依据大气压的变化用以判断海拔高度,并可依据大气压的变化来推测天气的状况。
七、使用与维护
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑶使用工作环境振动频率<25HZ，振幅不大于1mm。
⑷使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差，仪表指示值不回零位或出现示值超差，请先调零后再使用。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。
|
